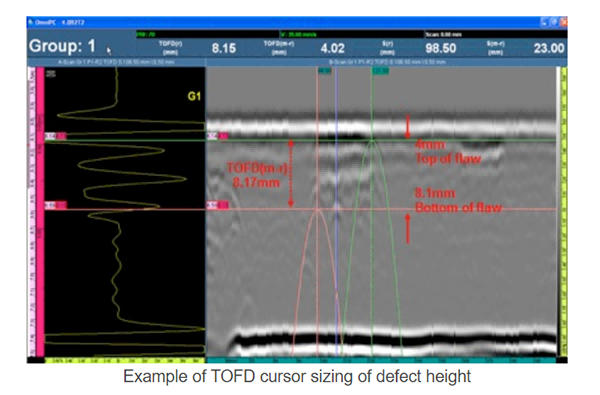

超聲衍射時間差法（TOFD）是一種無損檢測方法。它采用一對頻率、尺寸、角度相同的縱波探頭進行探傷；一個作為發射探頭，另一個作為接收探頭，兩探頭相對位置在焊縫兩側且探頭中心在同一直線上，發射探頭發射橫向縱波，在無缺陷部位接收探頭首先按收到直通波，這種波在兩個探頭間以縱波速度進行傳播，然后接收到反射回波（back wave）。如果在工件中存在裂紋缺陷，則在缺陷的兩端除普通的反射波外，在缺陷的上下端點，還將分別產生衍射波，其衍射能量耒源于缺陷端部。這兩束衍射波號在直通波與底面反射波之間出現。缺陷兩端點的信號在時間上將是可分辨的，根據衍射波信號傳播的時間差可判定缺陷高度的量值。

TOFD技術的優缺點：

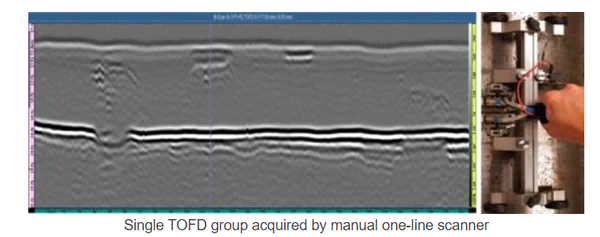

1. 用兩個超聲波探頭，一個發射超聲波信號，另一個接收衍射信號、表面橫波和底波，因此在A掃顯示四個幅值信號，結合軟件技術可以實現全功能的多種掃查；2. TOFDA可提供被檢區域（如焊縫和熱影響區）大范圍的覆蓋的單線掃查，檢測效率高；

3. TOFD對各種缺陷都非常敏感，且對缺陷的方向不敏感；

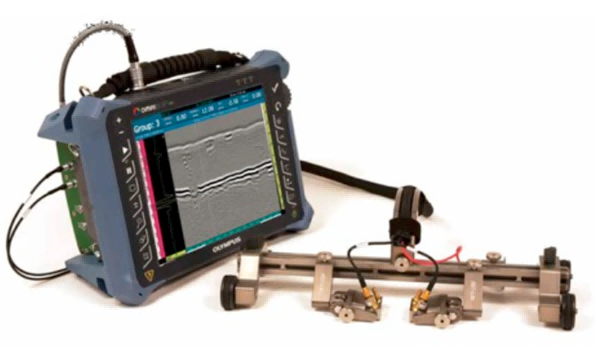

4. 可以實現手動掃查，也可以進行半自動的掃查布置；

5. 被檢材料的厚度范圍很寬，一般適用于較厚的工件；

6. 也可以適用于腐蝕檢測;

7.僅限于鐵磁性材料檢測;

8.檢測厚度大于12毫米;

•
